D941W电动通风蝶阀

【型号】:D941W

【通径】:DN300-DN4000

【压力】:0.05MPa

【温度】:-30℃~350℃

【阀体材质】:碳钢

【适用介质】:烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体

产品详情

D941W电动通风蝶阀主要是安装在管道起通风排烟作用,阀体采用:铸铁、碳钢和不锈钢等材料,适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。D941W电动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa,具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。

产品特点

  1、驱动力矩小,启闭灵活,操作方便可靠。

  2、可配备各种驱动装置,如手动装置、推杆装置等。

  3、阀芯可做成双门或百叶式,以满足不同用户的要求。

  4、阀体上设置密封挡圈,密封无可见间隙,泄漏率小。

  5、采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便。

  6、蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象。

  主要参数

公称压力(MPa)

0.05MPa

介质温度

-30℃~-350℃

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%

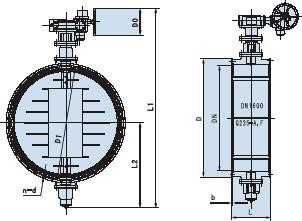

技术参数

DN

D

D1

L

L1

L2

 n-Фd

b

300

405

370

120

716

220

8-12

10

350

455

420

140

786

240

8-14

10

400

505

470

140

924

270

12-18

10

450

570

530

160

999

295

12-18

10

500

620

580

160

1079

325

12-18

10

600

720

680

180

1140

380

16-18

12

700

820

780

180

1240

430

16-18

12

800

920

880

200

1344

490

16-18

12

900

1040

990

200

1444

540

16-18

14

1000

1140

1090

220

1544

590

20-18

14

1100

1240

1190

220

1644

640

20-18

14

1200

1340

1290

240

1744

690

20-18

14

1300

1440

1390

240

1864

760

20-18

16

1400

1540

1490

260

2020

810

24-18

16

1500

1640

1590

260

2120

860

24-18

16

1600

1740

1690

280

2240

980

24-18

16

1700

1840

1790

280

2340

1030

28-22

16

1800

1940

1890

300

2440

1096

28-22

16

1900

2040

1990

300

2540

1146

32-22

16

2000

2150

2090

320

2640

1196

32-26

16

2200

2360

2300

340

3252

1296

36-26

16

2400

2560

2500

360

3452

1396

36-26

18

2600

2760

2700

380

3652

1496

40-26

18

2800

2960

2900

400

3852

1596

40-26

18

3000

3190

3110

400

3896

1698

44-30

18

3200

3390

3310

440

4110

1798

44-30

20

3400

3590

3510

440

4396

1898

48-30

20

3600

3790

3710

480

4636

1998

48-30

20

3800

4000

3910

480

4886

2098

52-30

22

4000

4210

4120

520

5160

2210

52-30

22
