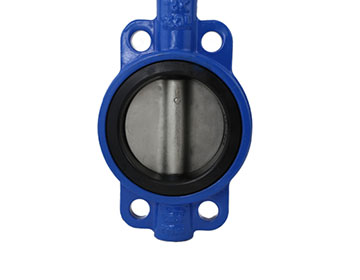

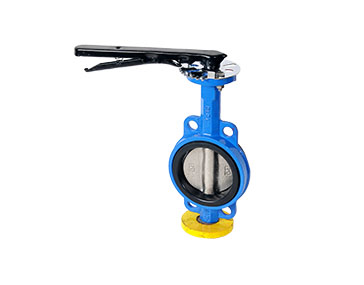

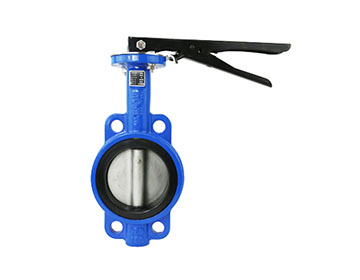

D71X对夹蝶阀
【型号】:D71X
【通径】:DN50-DN400
【压力】:PN10-PN25
【温度】:丁腈橡胶:-40℃~90℃ 氟橡胶:-20℃~200℃
【阀体材质】:铸铁、球墨铸铁、碳钢、不锈钢等
【适用介质】:淡水、污水、海水、弱酸碱等
产品详情
美力德蜗轮对夹蝶阀结构简单,性能优良,使用广泛。可应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼、能源等领域;可适用一切腐蚀性、非腐蚀性的气体、液体、半流体、以及固体粉末等介质;在管线和容器上作为调节和截流装置使用。
产品优势、卖点:
1、100%无漏水
每台蝶阀都经过智能试压机正反两面试压,试压压力为2.0Mpa,国家标准1.76Mpa,每台阀门4个密封圈+1个O型圈,5道密封层层把关。
2、多种标准供选择
阀体为实心体,从重量上与普通蝶阀相比是普通蝶阀的1.5倍,厂内备有150余种阀体模具,并备有美标、德标、日标等阀门模具供
3、蝶板强度高
蝶板为球磨镀镍蝶板,实心、耐磨,可受压达到30 Kg不裂。

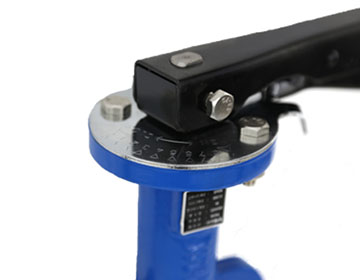

4、阀杆不易生锈
阀杆:材质为冷拔钢,镀锌面,光滑不易生锈,有效减少阀杆与密封圈间的摩檫力,减轻扭矩
5、种类齐全,给客户多项选择
根据客户不同要求定做不同的阀体、蝶板:球墨铸铁、铸钢、不锈钢304、316;不锈钢304、316、316L阀轴;三元乙丙、丁晴橡胶等等
产品参数:
1、标准与设计规范
设计标准:GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241.6-1998,IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
压力试验:GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986
2、主要零部件材质(内容仅供参考)
3、性能规范
型号 |
公称压力 |
蝶板转角 |
试验压力(Mpa) |
适用温度(℃) |
适用介质 |
(MPa) |
(度) |
强度(水) |
密封(水) |
(Mpa) |
(Mpa) |
D371X-10 |
1.0 |
90 |
1.5 |
1.1 |
-20~+135 |
淡水、污水、海水、弱酸碱性介质等 |
D371X-16 |
1.6 |
90 |
2.4 |
1.76 |
产品特点
1、结构简单紧凑、小型轻便,容易拆装及维修,并可在任意位置安装
2、90 度回转,启闭迅速
3、流量特性趋于直线,调节性能好
4、选择不同零部件材质,可适用于多种介质
5、有蜗轮传动、电动、气动、手动等多种驱动方式
6、100%无漏水: 每台蝶阀都经过智能试压机正反两面试压,试压压力为2.0Mpa,国家标准1.76Mpa,每台阀门4个密封圈+1个O型圈,5道密封层层把关。
7、多种标准供选择: 阀体为实心体,从重量上与普通蝶阀相比是普通蝶阀的1.5倍,厂内备有150余种阀体模具,并备有美标、德标、日标等阀门模具供
8、蝶板强度高: 蝶板为球磨镀镍蝶板,实心、耐磨,可受压达到30 Kg不裂。
9、阀杆不易生锈: 阀杆:材质为冷拔钢,镀锌面,光滑不易生锈,有效减少阀杆与密封圈间的摩檫力,减轻扭矩
10、种类齐全,给客户多项选择: 根据客户不同要求定做不同的阀体、蝶板:球墨铸铁、铸钢、不锈钢304、316;不锈钢304、316、316L阀轴;三元乙丙、丁晴橡胶等等

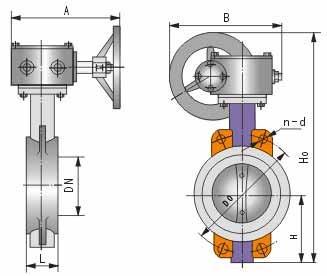

技术参数
N |
主 要 外 形 尺 寸 |
主 要 连 接 尺 寸 |
0.6 MPa |
1.0 MPa |
1.6 MPa |
L |
H |
HO |
A |
B |
DO |
n-d |
DO |
n-d |
DO |
n-d |
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
