D943H电动多层次金属硬密封蝶阀

【型号】：D943H

【通径】：DN50-DN2000

【压力】：PN6/PN10/PN16/PN25/PN40

【温度】：碳钢:-29℃～425℃ 不锈钢-40℃～600℃

【阀体材质】：铸铁、不锈钢、铬钼钢、合金钢

【适用介质】：空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

产品详情

D943H由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上

产品特点

三偏心多层次硬密封蝶阀阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

技术参数

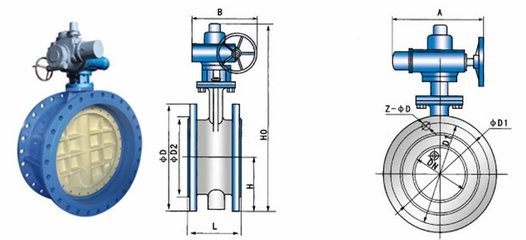

DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L 短／长	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L 短／长	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	443	125	125	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	682	325	245	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165/250	192.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178/270	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190/290	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216/310	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222/330	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229/350	335	1280	546	481	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267/390	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292/430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318/470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330/510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410/550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
