衬氟法兰式蝶阀

产品详情

氯碱专用氟塑料全衬球阀是用随阀杆一起转动的蝶板作启闭件，实现阀门的开启、关闭与调节。
衬氟蝶阀结构紧凑、重量轻、开闭迅速、流体阻力小、切断和节流都可适用，而且具有较好的流量调节作用。与同参数其它阀门比较，蝶阀平均减轻重量30－50％。蝶板旋转90°，即可实现启、闭过程；由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
基本类型有对夹式和法兰式两种型式，均采用对分两片式阀体组合，阀座与阀体内衬一体化，属强制密封全衬里型蝶阀。阀门工作时，只有整体衬氟的衬套、热覆氟塑料的蝶板与介质接触，确保可靠的耐腐蚀性能：阀门关闭时，蝶板挤压衬套，形成无间隙密封。

产品特点

①体积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命长。
③流量特性趋于直线,调节性能最优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。

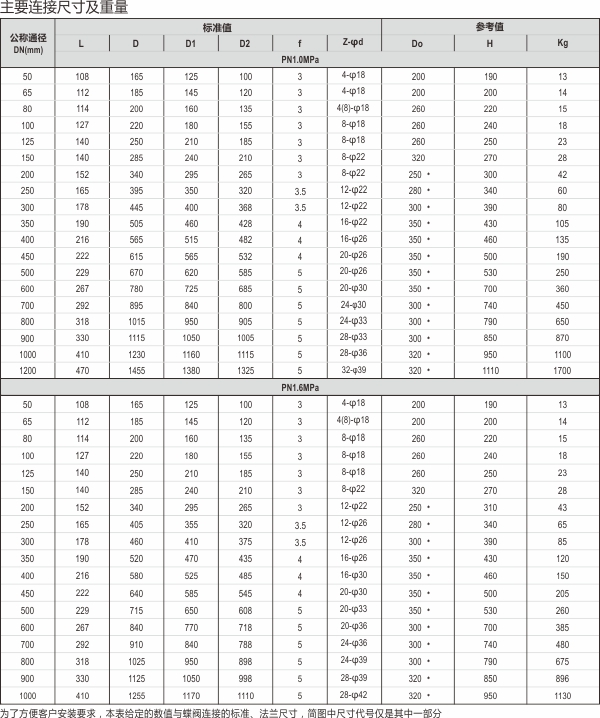

技术参数

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	紧固销	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE(F4)
7	填料压盖	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	紧固螺栓	35		1Cr17Ni2		1Cr18Ni2
